穴堀建柱車

D502

主要データ

d502
最大地上揚程 12.9m
クレーン容量 2.9t×3.56m
クレーン作業半径 0.92~11.80m
最大掘削深さ 5.20m
オーガー作業半径 4.1~11.37m
オーガートルク 6276N・m(640kgf・m)
車輌全幅 1,885mm
アウトリガー幅 4,000mm(前)
3,890mm(後)
架装シャシー 2,500kg
車輌重量 6,420kg

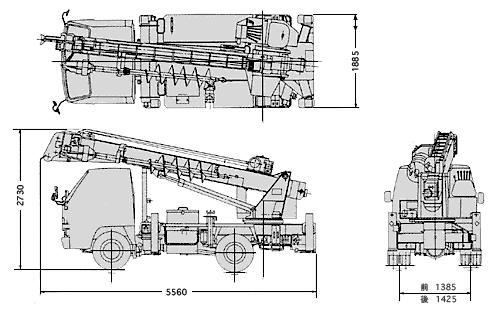

車両寸法図

d502車両寸法図

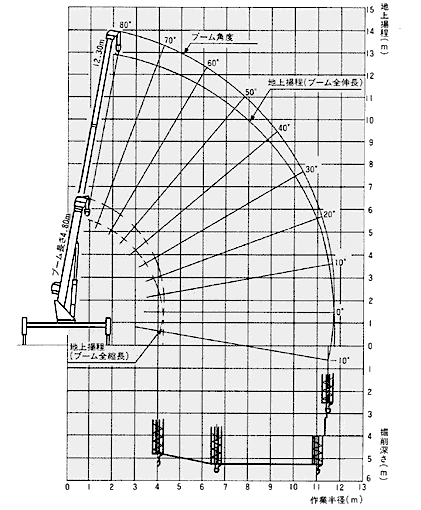

作業範囲図

d502作業範囲図

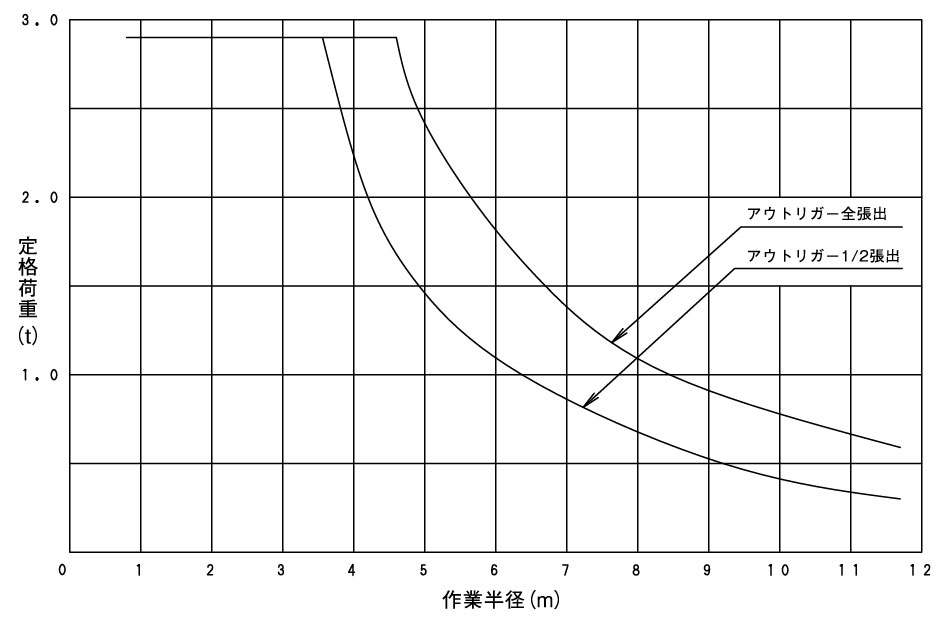

定格荷重範囲図

d502作業範囲図

  • 注1:上図は水平堅土上におけるものであり、ブームのたわみを含まない値です。
  • 注2:穴掘作業範囲は、車両後方280度です。
