穴堀建柱車

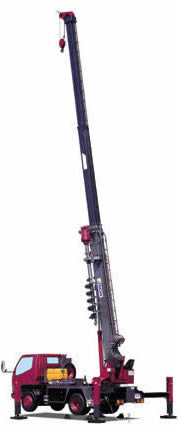

D50A

主要データ

d50a
最大地上揚程 12.9m
クレーン容量 2.9t×3.56m
クレーン作業半径 0.92~11.80m
最大掘削深さ 5.20m
オーガー作業半径 4.10~11.37m
オーガートルク 6,276N・m(640kgf・m)
車輌全幅 1,885mm
アウトリガー幅 (前)3,820mm
(後)3,710mm
架装シャシー 2,500kgクラス
車輌重量 6,750kg

車両寸法図

d50a車両寸法図

作業範囲図

d50a作業範囲図

  • 注1:本図は、ブームのたわみを含まない値です。
  • 注2:本図は、水平堅土上においてジャッキを接地させ、車両を水平にセットした場合を示します。
  • 注3:穴掘作業範囲は、車両後方280度です。
